SM24A-SR
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Odwracalny uniwersalny zacisk montażowy |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

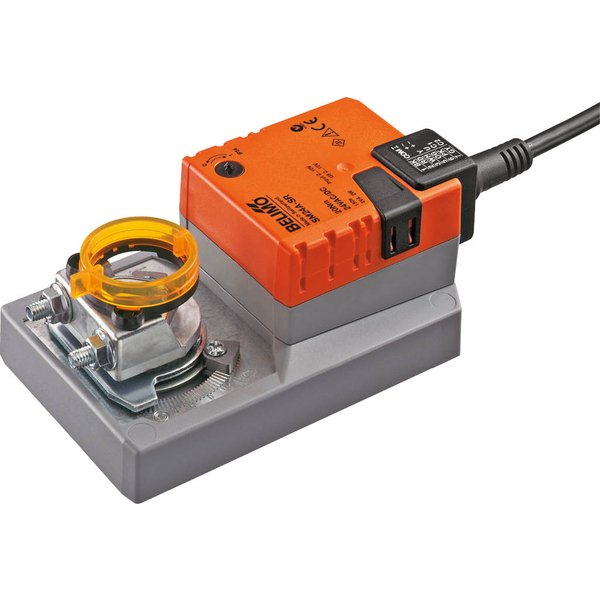

Analogowy siłownik przepustnicy SM24A-SR
Siłownik SM24A-SR to niezawodne urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza w instalacjach budynkowych, takich jak systemy ogrzewania, wentylacji i klimatyzacji (HVAC).
- Przeznaczony do przepustnic powietrza o powierzchni do około 4 m².
- Generuje moment obrotowy o wartości 20 Nm.
- Zasilany jest napięciem znamionowym AC/DC 24 V.
- Sterowanie odbywa się za pomocą sygnału analogowego w zakresie 2...10 V.
- Oferuje sygnał sprzężenia zwrotnego 2...10 V, informujący o aktualnym położeniu.
Najważniejsze cechy produktu
Tryb pracy i precyzyjne sterowanie
Siłownik jest sterowany za pomocą standardowego sygnału nastawczego i pozycjonuje się proporcjonalnie do jego wartości. Zintegrowane napięcie pomiarowe U służy do elektrycznego sygnalizowania położenia przepustnicy w zakresie 0...100% i może być wykorzystane jako sygnał sterujący dla kolejnych siłowników.
Prosty montaż bezpośredni
Urządzenie można łatwo zamontować bezpośrednio na osi przepustnicy przy użyciu uniwersalnego zacisku montażowego. Dołączone do zestawu zabezpieczenie przed obracaniem się zapewnia stabilność pracy.
Możliwość ręcznego przestawiania
Ręczne ustawienie przepustnicy jest możliwe po naciśnięciu dedykowanego przycisku, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.
Regulowany kąt obrotu
Kąt obrotu można swobodnie regulować i ograniczać po obu stronach za pomocą mechanicznych ograniczników, co pozwala na idealne dopasowanie do wymagań konkretnej instalacji.
Wysoka niezawodność działania
Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje jego długą i bezawaryjną pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 0.4 W |
| Moc znamionowa: | 4 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 150 s / 90° |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Mechanical interface: | Odwracalny uniwersalny zacisk montażowy 10...20 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2006/95/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.95 kg |
