SM24A-SR-TP

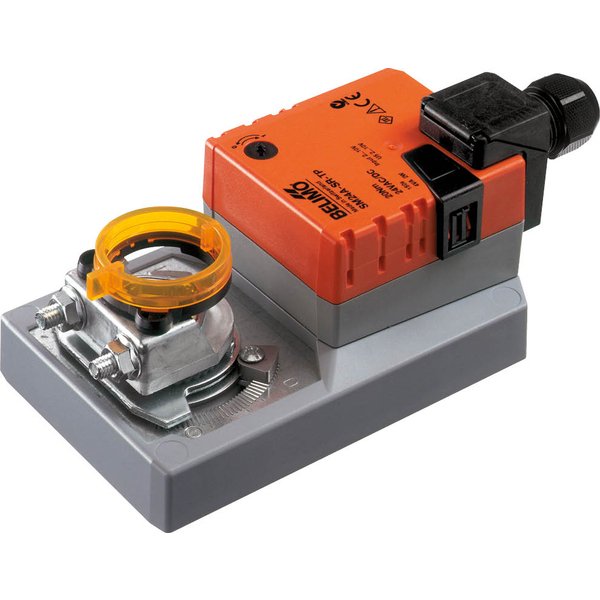

Siłownik SM24A-SR-TP Belimo bez sprężyny, 24 V AC/DC, 20 Nm, sterowanie analogowe (2...10 V DC), zaciski podłączeniowe

Producent: Belimo

Kod produktu: SM24A-SR-TP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Napięcie zasilania:	24 V
Sterowanie:	Analogowe
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Odwracalny uniwersalny zacisk montażowy
Połączenie elektryczne:	Zaciski
Kategoria ochronna:	IP54

Siłownik analogowy do przepustnic powietrza

Siłownik analogowy SM24A-SR-TP jest przeznaczony do sterowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych. Dzięki momentowi obrotowemu 20 Nm, jest odpowiedni do przepustnic o powierzchni do około 4 m². Urządzenie pracuje przy napięciu AC/DC 24 V i jest sterowane za pomocą sygnału analogowego w zakresie 2...10 V. Wyposażone jest w praktyczne zaciski połączeniowe ułatwiające instalację.

Główne cechy i funkcje

Precyzyjne sterowanie i sygnał zwrotny: Siłownik jest sterowany za pomocą sygnału analogowego, co pozwala na dokładne ustawienie pozycji przepustnicy. Dodatkowo, urządzenie generuje sygnał sprzężenia zwrotnego (2...10 V), który informuje o aktualnym położeniu i może być wykorzystany do sterowania innymi siłownikami w instalacji.
Prosty montaż bezpośredni: Montaż urządzenia odbywa się bezpośrednio na osi przepustnicy. W zestawie znajduje się uniwersalny zacisk montażowy oraz element zapobiegający obracaniu się siłownika, co znacznie upraszcza i przyspiesza instalację.
Możliwość przestawiania ręcznego: Siłownik wyposażono w przycisk, który po wciśnięciu rozłącza przekładnię i umożliwia ręczną zmianę położenia przepustnicy. Funkcja ta posiada opcję blokady, co ułatwia prace serwisowe.
Regulowany kąt obrotu: Kąt pracy siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą wbudowanych, mechanicznych ograniczników ruchu.
Wysoka niezawodność i bezpieczeństwo: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika, co gwarantuje długą i bezawaryjną pracę.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	0.4 W
Moc znamionowa:	4 VA
Przyłącze zasilania / sterowania:	Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy)
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wybierania przełącznikiem 0/1
Uwaga dotycząca kierunku ruchu:	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Czas ruchu - silnik:	150 s / 90°
Poziom mocy akustycznej – silnik:	45 dB(A)
Mechanical interface:	Odwracalny uniwersalny zacisk montażowy 10...20 mm
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.90 kg
