SMC24A-MP
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | regulowane |
| Przyłącze mechaniczne: | Odwracalny uniwersalny zacisk montażowy |
| Styk pomocniczy: | 1x SPDT, 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

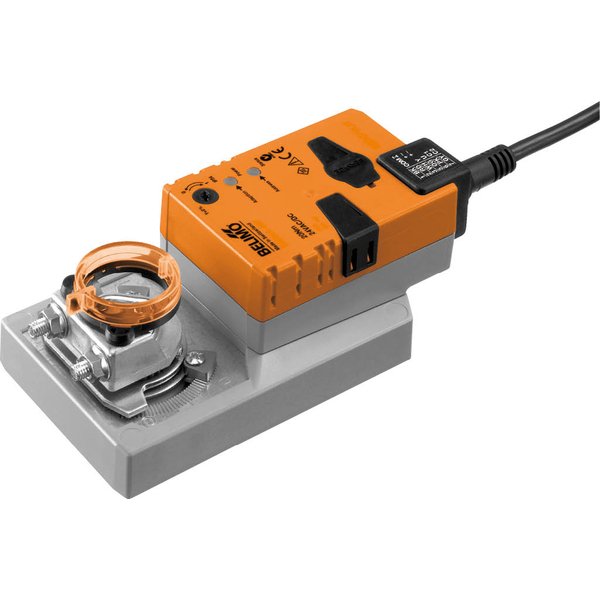

Siłownik do przepustnic powietrza z interfejsem MP-Bus
Siłownik SMC24A-MP został zaprojektowany do precyzyjnego sterowania przepustnicami powietrza w nowoczesnych instalacjach wentylacyjnych i klimatyzacyjnych w budynkach. Jest to idealne rozwiązanie do obsługi przepustnic o powierzchni dochodzącej do 4 m², zapewniając niezawodną i wydajną pracę systemu.
Najważniejsze parametry:
- Moment obrotowy: 20 Nm
- Napięcie zasilania: AC/DC 24 V
- Sterowanie: Analogowe lub cyfrowe poprzez komunikację MP-Bus
- Czas ruchu dla 90°: 35 s
Funkcjonalność i cechy produktu
Elastyczne tryby pracy
Urządzenie może być sterowane w sposób konwencjonalny za pomocą standardowego sygnału DC 0...10 V. Alternatywnie, siłownik może być w pełni zintegrowany z systemem automatyki budynkowej poprzez szynę Belimo MP-Bus, co pozwala na odbieranie cyfrowych sygnałów sterujących i precyzyjne pozycjonowanie.
Integracja z czujnikami
Siłownik umożliwia bezpośrednie podłączenie czujnika (pasywnego, aktywnego lub stykowego). Dzięki temu działa jako przetwornik analogowo-cyfrowy, przesyłając dane z czujnika poprzez magistralę MP-Bus do systemu nadrzędnego, co upraszcza instalację i redukuje koszty okablowania.
Łatwy montaż i konfiguracja
Montaż urządzenia jest szybki i prosty dzięki uniwersalnemu zaciskowi montażowemu, który pozwala na bezpośrednie osadzenie na osi przepustnicy. Fabryczne ustawienia są dostosowane do większości typowych zastosowań, jednak parametry pracy można łatwo modyfikować za pomocą aplikacji Belimo Assistant 2.
Niezawodność i bezpieczeństwo
Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
Obsługa ręczna i precyzyjna regulacja
Wbudowany przycisk pozwala na ręczne przestawienie przepustnicy poprzez wysprzęglenie przekładni. Kąt obrotu można precyzyjnie dostosować do wymagań instalacji za pomocą regulowanych ograniczników mechanicznych.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 4W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Moc znamionowa: | 7 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Regulowany moment obrotowy: | Zredukowany o 25%, 50%, 75% |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy 0.5...30 V, Punkt końcowy 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz, 3--punktowy (tylko zasilanie AC), analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V, Punkt końcowy 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania przełącznikiem 0/1 |
| Regulowany kierunek ruchu: | odwracany elektronicznie |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | 35 s / 90° |
| Regulowany czas ruchu: | 35...150 s |
| Poziom mocy akustycznej – silnik: | 55 dB(A) |
| Dopasowanie zakresu położeń: | ręczne |
| Różne dopasowania zakresu położeń: | Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne: | MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 32%)...100%, MIN = 0%...(MAX – 32%), ZS = MIN...MAX |
| Mechanical interface: | Odwracalny uniwersalny zacisk montażowy 10...20 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.0 kg |
