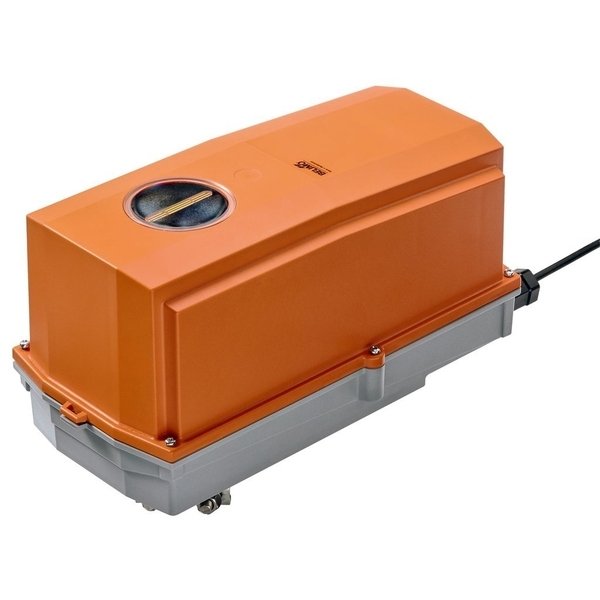

SMQ24G-SR

Ręczne przestawianie :	przyciskiem, z możliwością blokady (pod obudową ochronną)
Uwaga dotycząca kąta obrotu :	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Poziom mocy akustycznej – silnik :	63 dB(A)
Wskaźnik położenia :	Mechaniczny, podłączany
Impedancja wejściowa :	100 kΩ
Tolerancja pozycjonowania :	±5%
Certyfikat UL :	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Temperatura otoczenia :	-30...40°C [-22...104°F]
Wilgotność otoczenia :	Maks. 100% wilgotność wzgl.
Dyrektywa dotycząca urządzeń :	Oznakowanie CE zgodnie z 2006/95/WE niskonapięciowych
Uwaga dotycząca temperatury otoczenia :	Uwaga: wykorzystanie w temperaturach 40...50 C jest możliwe tylko pod określonymi warunkami. Prosimy o kontakt z dostawcą.
Temperatura przechowywania :	-40...80°C [-40...176°F]
Uwaga dotycząca kierunku ruchu :	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Minimalny kąt obrotu :	Min. 30°
Uwaga dotycząca napięcia pomiarowego U :	Maks. 0,5 mA
Dopasowanie zakresu położeń :	ręcznie (automatycznie po pierwszym uruchomieniu)
Bezpieczeństwo
Kategoria ochronna obudowy IEC/EN :	IP66/67
Stopień ochrony NEMA/UL :	NEMA 4X
Enclosure :	UL, typ obudowy 4X
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Zasada działania :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Moment obrotowy Nm :	16 Nm
Napięcie zasilania :	AC/DC 24 V
Sterowanie :	2...10 V
Przyłącze zasilania / sterowania :	Kabel 1 m, 4x 0.75 mm² (bezhalogenowy)
Sygnał sprzężenia zwrotnego U :	2...10 V
Przyłącze mechaniczne :	Zacisk uniwersalny 12...26.7 mm
Kąt obrotu :	Maks. 95°
Dane elektryczne
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Masa
Masa :	3.6 kg
Czas ruchu - silnik :	7 s / 90°
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku :	2W
Moc znamionowa :	26 VA
Praca równoległa :	Tak (sprawdzić dane eksploatacyjne)
Pobór mocy - praca :	15 W
Uwaga dotycząca mocy znamionowej :	Imax 20 A @ 5 ms
Dane funkcjonalne
Kierunek ruchu - silnik :	możliwość wybierania przełącznikiem 0/1
Power source UL :	Class 2 Supply
Power source UL :	Class 2 Supply
Komunikacja po szynie danych
Liczba węzłów :	MP-Bus maks. 8
Sterowanie oraz interfejs komunikacyjny :	MP-Bus
Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia :	4
Techniczna karta katalogowa :	SMQ24G-SR
Kategoria dokumentu :	bezobsługowy
Źródło zasilania UL :	Class 2 Supply
UL Approval :	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
